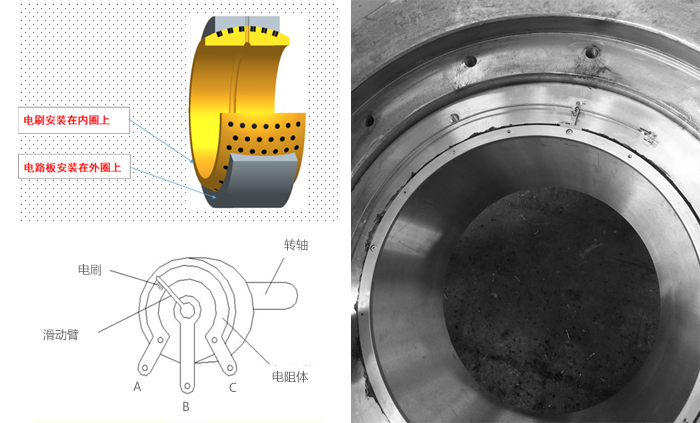

內圈和外圈之間的位移測量方案: 電位器是一種可調的電子元件，它是由一個電阻體和一個轉動或滑動系統組成 當電阻體的兩個固定觸點之間外加一個電壓時，通過轉動或滑動系統改變觸點在電阻體上的位置，在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓或電阻值。 測量位移的校核分析: 已知閘門支臂的長度L，支鉸關節軸承球面半徑R，閘門局開高度H（或可通過局開角度計算） 則對應的關節軸承球面上的滑動距離可近似計算為：S=HR/L 將位移傳感器測得的位移與之進行比對，即可分析出軸承工作狀態
